锂电池的电压和容量怎么计算?如何得出几串几并?

钜大LARGE  |  点击量:667次  |  2024年10月10日

一、要想计算锂电池的电压和容量,我们就得先了解不同正极材料的电压来计算额定电压

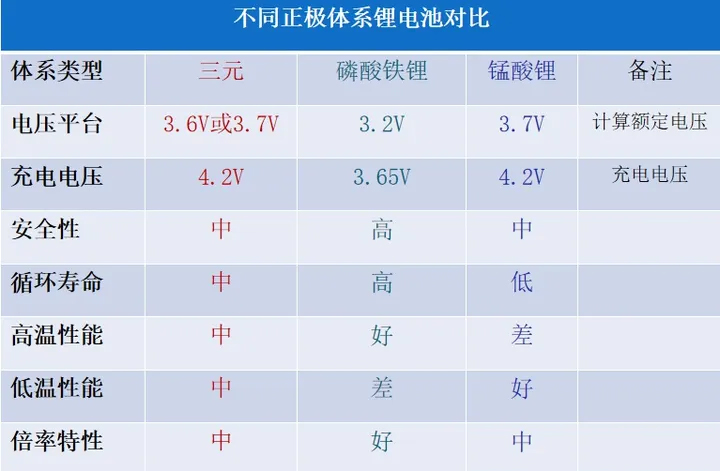

不同正极材料的电压

二、锂电池组是由电池单体(电芯)通过串并联来组成

1、串联(S):增加电压,容量不变

例如:1个三元锂电池的额定电压为3.6V,容量为2600mAH,将10个三元锂电芯串联,电池组电压:3.6v×10=36V,容量不变2600mAH,最终就是36V 2600mAH。


例如:1个磷酸铁锂电池的额定电压为3.2V,容量为4000mAH,将10个磷酸铁锂电芯串联,电池组电压:3.2v×10=32V,容量不变4000mAH,最终就是32V 4000mAH。


2、并联(P):增加容量,电压不变。

例如:1个三元锂电池的额定电压为3.6V,容量为2600mAH,将10个三元锂电芯并联,电池组容量:2600mAH×10=26000mAH,电压不变3.6V,最终就是3.6V 26000mAH。


例如:1个磷酸铁锂电池的额定电压为3.2V,容量为4000mAH,将10个磷酸铁锂电芯并联,电池组容量:4000mAH×10=40000mAH,电压不变3.2V,最终就是3.2V 40000mAH。


3、电芯同时有串联和并联,同上计算方法,算出电压,容量就行。

4、锂电池组电量WH=电池组额定电压V×电池组的容量AH

过针刺 低温防爆18650 2200mah
符合Exic IIB T4 Gc防爆标准

充电温度:0~45℃
-放电温度:-40~+55℃
-40℃最大放电倍率:1C
-40℃ 0.5放电容量保持率≥70%

例如:三元电池组48V 15AH

电压:3.7V×13=48.1V≈48V

容量:2500mAh×6=15000mAh=15Ah

电量:48v×15ah=720WH

三、如何计算多少串

以三元48V,额定电压为3.6v为例:48/3.6=13.3≈14串

以三元48V,额定电压为3.7v为例:48/3.7=12.9≈13串

以铁锂48V,额定电压为3.2V为例:48/3.2=15串

也就是说三元13、14串都是代表48V,充电器要选择合适的;铁锂15串代表48V。


以48V电池为例:

例:以一个三元单体3.7V计算:

13个单体串联 (13*3.7V=48.1V) 充电电压:13*4.2V=54.6V

14个单体串联 (14*3.7V=51.8V) 充电电压:14*4.2V=58.8V


例:以一个铁锂单体3.2V计算:

15个单体串联 (15*3.2V=48.0V) 充电电压:15*3.65V=54.75V

16个单体串联 (16*3.2V=51.2V) 充电电压:16*3.65V=58.4V


在常温环境下用0.5C的倍率恒流充电至4.2V(铁锂充电至3.65V),后转为恒压充电。

四、如何计算多少并

以20Ah锂电池组为例

单体电芯的额定容量为2500mah,20Ah/2.5Ah=8并
