如何用PT6102设计4.2v锂电池充电电路？
锂电池是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池。最早出现的锂电池来自于伟大的发明家爱迪生，使用以下反应：Li+MnO2=LiMnO2该反应为氧化还原反应，放电。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。所以，锂电池长期没有得到应用。现在锂电池已经成为了主流。

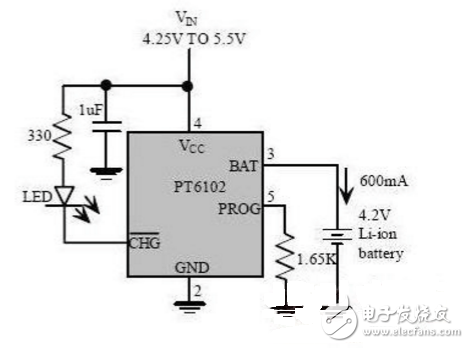

PT6102是一款高度集成的单节锂离子电池充电器，较少的外部元件数目使得它非常适合于便携式应用。内部集成功率管，不需要外部检测电阻和防倒灌二极管。充电电流通过外部电阻进行设置，充电结束电压固定在4.2V。热反馈可以自动调节充电电流，可以在大功率或高环境温度下对芯片加以保护PT6102分三个阶段对电流进行充电：当电池电压低于2.9V时是涓流充电，当电池电压大于2.9V时是恒流充电，并且涓流充电电流是恒流充电电流的1/10，当电池电压到4.2V时进行恒压充电，在恒压充电过程中，充电电流逐渐减少，当减少到恒流充电电流的1/10时，结束充电过程。
