如何用ANT2801设计7.4v锂电池充电电路?

钜大LARGE  |  点击量:4456次  |  2018年05月15日

  ANT2801是一款宽范围电压输入,专门为双节锂电池充电的芯片,无需传统的9V专用适配器,只需标准5V适配器。可以通过外置电阻来设定芯片充电电流,通过外置电容来设定充电超时时间。低阻抗的电源通路可以使充电效率更高,减少充电时间,提高电池使用寿命。ANT2801可以自适应适配器的电流供应能力来自动调整充电电流,既能确保输入适配器不会出现过载现象,又能发挥适配器的最大电流能力,所以适用于各种直流设备以及标准USB充电设备。

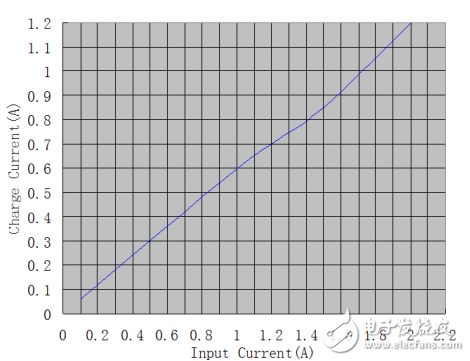

  ANT2801自适应5V充电器,或者USB接口5V功能。即小于100mA/5V充电设备通过ANT2801都能给两节锂电串联7.4V正常充电;大于2A/5V充电设备通过ANT2801能自动提升充电电流,保证充电时间。如下图不同5V充电器电流(InputCurrent)跟对两节锂电串联7.4V充电电流(ChargeCurrent)关系(典型值):


  ANT2801内部充电管理部分采用一套完整可靠的充电机制。无论电池是否连接,都可以正常工作。而且无需外部补偿来实现芯片的稳定。在上电过程中,首先,VIN对VOUT充电,当达到VIN时,SW开始震荡工作,实现升压功能,当VOUT建立好之后,才开始检测VBATT状态。


  1)VBATT<6V,涓流充电阶段开始进行。


  2)6≤VBATT≤8.4V,恒流充电阶段开始进行。


  在充电过程中,CHG_LEDpin到VLDO之间的LED会保持常亮状态,充电结束后,LED会熄灭。充电超时,LED会出现固定频率的闪烁状态,充电超时是指由于充电故障导致长时间不能充电,达到设定的时间后,LED闪烁报警。


  充电电压:

  1)如果VBATT>6.8V,VOUT会比VBATT高出300mV,设定这个目的是为了最大的减小快速充电期间充电管的功耗,提高充电效率。


  2)如果VBATT<6.8V,VOUT则会固定在7.1V,为电池提供充电驱动能力。



  自动重新充电:


  一个充电周期结束后,ANT2801会关闭充电显示状态,在此期间,电池可能会因为自然放电出现电量下降,为了保证电池不会因为在连接适配器时,电量自动耗尽,当电池电压下降到自动充电阈值(典型值8.23V)时,新的充电周期就会自动开始。
