7.4v锂电池充电电路图怎么设计?

钜大LARGE  |  点击量:7122次  |  2018年05月15日

  7.4V为标称电压,最低电压是7V,最高电压是8.4V。内部是2节锂电池构成,单节锂电池的最高电压是4.2V,最低3.5V,如果电压低于3.5V,电池就作废了,不能给它充电,否则会有危险。同样单节锂电池也不能充到4.2V以上,否则也会有危险。


  因此要设计一个充电器,保证单节锂电池不会超过4.2V,充电输入端,12V的电源。

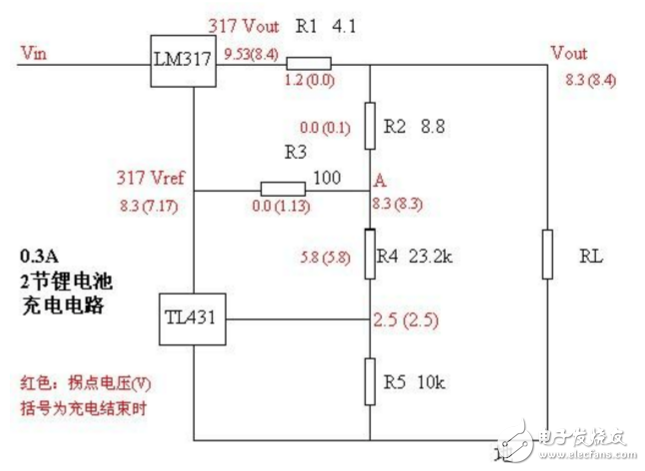

  由LM317和R1、R2、R3组成一个典型的恒流电路(431暂时认为断开R4比较大可以先不看)。当电压不太高时保持恒定的充电电流。以两节电池充电为例,理想状态下,充电电流应该是电压达到8.3V前一直保持恒定。当A点电压达到拐点值8.3V时,经过R4、R5分压,TL431开始导通,并把LM317的基准点电压从8.3V逐渐拉下。所谓拐点就是指电流开始下降的那点。直到电压达到8.4V的0电流点,A点仍然保持这个8.3V电压,LM317的输出Vout下降到8.4V,其调整端下降到7.17V。

  电池电压为8.3V时(拐点)各点的电压都标在图上,充电截止(8.4V)的各点电压以括号形式也标在后边。


  元件选择:


  ①LM317,三端可调串连稳压块,选塑封的,LM317T,常用。根据电流不同,应选用相应的散热片。


  ②TL431,三端可调并联稳压块,与一个小三极管外形一样,常用。


  ③RL就是外接被充电池。


  电流采样电阻R1,计算方法是R1=1.23/充电电流。例如,若充电电流为0.3A,则电阻应该选择4.1欧。这个电阻一般要选择功率大一些的,比如1A就应该是2W的。


  ④可调电阻R4可以选择那种篮色的精密多圈,取比额定值大一些的,比如23.2k的就可以选择25K的多圈。若嫌多圈太贵或难找,也可以用一个固定电阻串连一个普通可调电阻。例如23.2k的就可以选择22k固定加一个2.2k-3.9k可调节的,以便进行精细调节。


  ⑤电阻R2的要求不是很高,可以采用串并联的方法得到。比如8.8欧可以选择10欧并联75欧(或并50欧-91欧)。
