低温18650 3500
无磁低温18650 2200
过针刺低温18650 2200
低温磷酸3.2V 20Ah
21年专注锂电池定制

26650锂电池容量的最佳分选方法是什么?

钜大LARGE  |  点击量:2096次  |  2018年05月09日

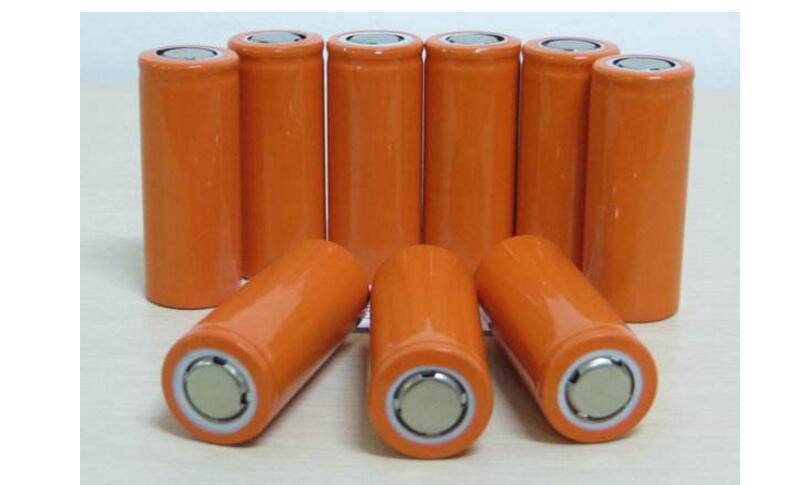

  26650型,即指电池的直径为26mm,长度为65mm,圆柱体型的电池。一般用于称呼锂电池,包括锂一次电池和锂离子蓄电池。常见的有用镍钴锰正极材料、磷酸铁锂材料做成的锂电池——INR26650-3.6V-4500mAh、IFR26650-3.2V-3200mAh。


  26650锂电池的性能


  循环性能:2000次(1C充电/1C放电,容量保持率≥80%,100%DOD)


  最大持续放电电流:9.6A


  脉冲放电电流:15A,5s


  工作温度:充电:0°C~55°C;放电:-20°C~60°C


  储存温度:-20°C~45°C


  电池重量:86g(约)


  镍钴锰三元锂离子26650单节标称电压一般为:3.6V


  标称容量:4500mAh(容量范围4500-4650mAh)


  交流内阻:≤30mΩ(加PTC型)


  充电条件:截止电压4.2±0.05V,截止电流0.01C。(备注:以0.5C恒流充电至4.2V,恒压充电至电流降至0.01C截止)


  放电截止电压:2.75V


  循环性能:500次(1C充电/1C放电,容量保持率≥70%,100%DOD)


  最大持续放电电流:13A


  脉冲放电电流:15A,5s


  工作温度:充电:0°C~55°C;放电:-20°C~60°C


  储存温度:-20°C~45°C


  电池重量:92g(约)


  直径:26.2mm


  高度:65.6mm


  26650锂电池的安全性能测试


  1、过充性能


  电池标准充电后,测量电池的初始状态,电池状态正常时,以3C电流充电至10.0V,然后转恒压充电至截至电流0.01C时终止。观察电池的外观变化。


  结果:不起火、不爆炸


  2、过放性能


  电池标准充电后,测量电池初始状态,电池状态正常时,以0.5C进行放电至0V。观察电池外观变化。


  结果:不起火、不爆炸


  3、外部短路


  电池标准充电后,测量电池的初始状态,置于防爆罩中直接短路其正负极(线路总电阻不大于50mΩ),当电池温度下降到比峰值温度低约10℃时试验结束。观察电池的温度及外观变化。


  结果:不起火、不爆炸


  4、热滥用


  测量电池的初始状态,电池标准充电后,放置于烘箱中,温度以(5±2℃)/min的速率升至130±2℃并保温30min。观察电池外观变化。


  结果:不起火、不爆炸


  5、跌落


  测试电池的初始容量,标准充电后,测量电池的初始状态,将试验电池由高度(最低点高度)为1m的位置垂直、水平方向自由跌落到水泥地面上,要求跌落2次。


  结果:不起火、不爆炸


  6、重物冲击


  将一直径为15.8mm的钢棒放置于满电的电池中部;然后将重量为10Kg的铁锤从1.0m高处自由落体到电池上部。


  结果:不起火、不爆炸


  7、挤压测试


  电芯放在挤压设备的两个挤压表面之间,圆柱电芯轴平行于挤压面,逐渐增加压力至13kN,保持压力1min。


  结果:不起火、不爆炸


  最佳26650锂电池容量分选方法


  6650锂电池容量分选方法最权威,一般电池生产厂家在出货26650锂电池时,都会进行电池容量分选,每个电池厂家分选方法也是五画八门,现调查多个圆柱26650电池分选工艺,总结出最佳的电池分选方法如下:


  1)上柜搁置2min取终止电压,终止电压<2.5V,直接下柜入C档报废。


  2)0.5C(1500mA)恒流放电,电压限制2.0V,时间限制150min;


  3)静置10min;


  4)0.1C(300mA)恒流放电,电压限制2.0V,时间限制60min;


  5)静置2min;


  6)0.5C恒流充电,电压限制3.65V,时间限制150min;


  7)3.65V恒压充电,电流截止:0.05C(150mA),时间限制90min;


  8)静置2min;


  9)0.5C恒流放电,电压限制2.0V,时间限制150min;


  10)静置10min;


  11)0.1C恒流放电,电压限制2.0V,时间限制60min;


  12)静置2min;


  13)0.5C恒流充电,电压限制3.65V,时间限制60min;


  中国电池工业之都强烈推荐需要掌握的26650锂电池容量分选工艺如下:


  备注:0.5C=0.5*标称容量0.1C=0.1*标称容量0.05C=0.05*标称容量(以此类推)


  (工步2+工步4)为电芯剩余容量,(工步9+工步11)为实际容量。


  自放电测试方法=2*(标称容量*0.5—剩余容量)/((工步9+工步11)*搁置月数)


  以上工步结束后,先对电芯实际容量及自放电进行配组。工步结束12个小时后,全检开路电压、内阻并对电压内阻进行配组。


  分选数据处理需保留工步9,0.5C(1500mAh)恒流放电3.2V平台容量数据,使用此容量/工步9的容量需》=40%,例如:工步9,0.5C(1500mAh)恒流放电3.2V平台容量=1800mAh,工步9容量=3200mAh,计算方法:1800/3200=56%,即为合格电芯,如低于40%,即为不合格电芯


  电芯要求按照化成分容批次进行配组(120pcs),配组要求:0.5C+0.1C容量≥3000mAh电压≥3.290V内阻≤30毫欧,月自放电≤10%。容量30mAh一档,内阻±2mΩ,电压±2mV,自放电公差±1%。


  自放电、内阻及重检容量不合格电芯,按照标准文件退库。不能配对电芯标识原批次及重检日期按照入库标准重新入库。


  电芯容量受温度影响。温度低于22摄氏度下的分容,需要计算温度补偿。


钜大锂电,22年专注锂电池定制

钜大核心技术能力
