几种锂离子电池的结构及特点分析

钜大LARGE  |  点击量:5670次  |  2018年05月03日

  本文主要讲锂离子电池的相关技术,仅供参考。手机电池由三部分组成:电芯、保护电路和外壳。当前手机电池一律为锂离子电池(不规范的场合下常常简称锂电池)。锂离子电池是一种充电电池,它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中,Li+在两个电极之间往返嵌入和脱嵌:充电池时,Li+从正极脱嵌,经过电解质嵌入负极,负极处于富锂状态;放电时则相反。一般采用含有锂元素的材料作为电极的电池。是现代高性能电池的代表。

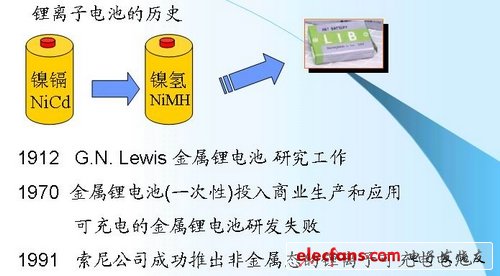

  一、锂离子电池的历史

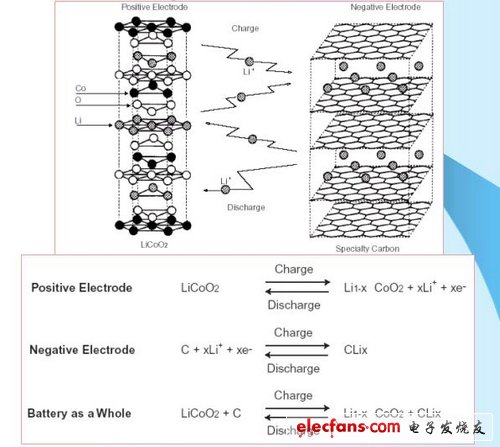

  二、锂离子电池的电化学反应式


  现人俗称锂离子电池的这种可逆反应方式为摇篮式反应,充电时锂离子Li+从正极透过隔膜往负极跑。放电是反之。如此”摇摆”就形成了可充电的锂离子电池基本机理。

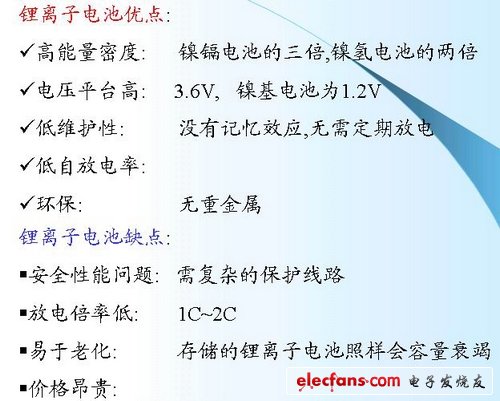

  三、锂离子电池的优缺点简介

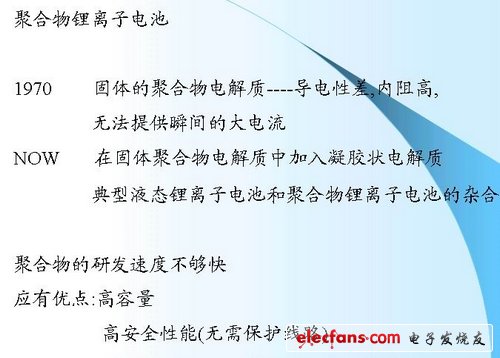

  四、聚合物锂离子电池的历史

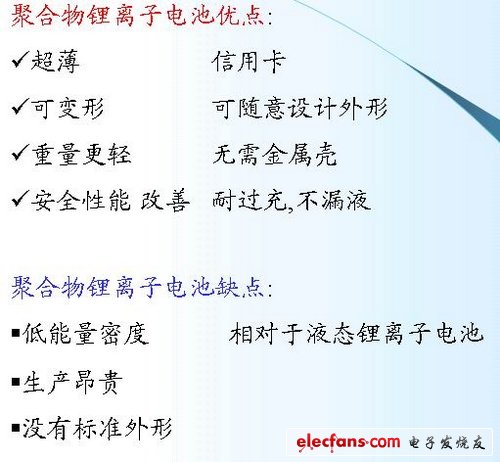

  五、聚合物锂离子电池的优缺点

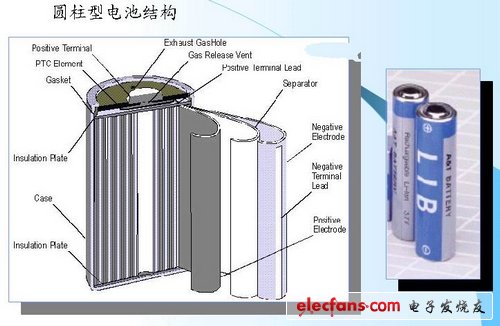

  六、圆柱型锂离子电池的结构


  此结构一般为液态锂离子电池所采用,也是最古老的结构之一,偶尔在较早的手机上还能找到它的影子,大多数用在笔记本电脑的电池组里面。

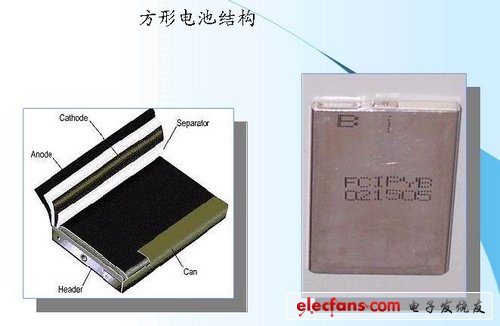

  七、方形锂离子电池的结构


  应用较普遍的液态锂离子电池形态,广泛的应用在各个移动电子设备的电池组里面,特别是手机电池。图右面的是sanyo生产的UP383450,即3.8mm*34mm*50mm,标称容量已经达到650mAh。

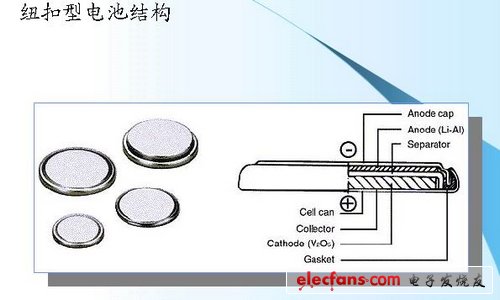

  八、纽扣型锂离子电池的结构


  此种可充电的锂离子电池不常见,容量不大,在几个到几十mAh之间,应用领域也不广泛。类似的产品都是采用一次性的锂电池或黄金电容。国内武汉力兴曾有类似产品,只见其介绍,本人未测试过,不知性能如何?

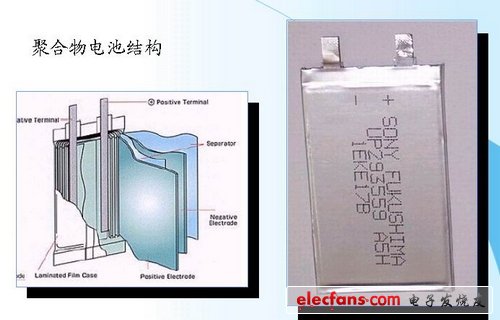

  九、聚合物锂离子电池的结构


  这就是聚合物锂离子电池的典型结构,图中的结构称为卷绕式,也有层叠式的,其外面包裹上一层复合铝箔后基本形状就象右面的图片。(注右面的聚合物锂离子典型为sony生产的UP293559,即厚度为2.9mm,长宽为35mm*59mm,不算两个极耳的尺寸)
