锂电池的充电方法有很多种,针对快速充电的要求,其主要方法包括脉冲充电、Reflex充电,和智能充电。不同的电池类型,其适用的充电方式也不完全相同,在方法这节不做具体区分。

脉冲充电

这是来自文献中的一个脉冲充电方式,其脉冲阶段设置在充电触及上限电压4.2V以后,并在4.2V以上持续进行。暂且不提其具体参数设置的合理性,不同类型电芯存在差异。我们关注一下脉冲实施过程。

常见快速充电方法

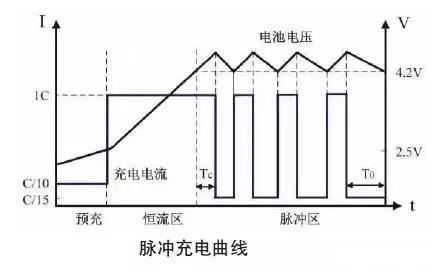

下面是脉冲充电曲线,主要包括三个阶段:预充、恒流充电和脉冲充电。在恒流充电过程中以恒定电流对电池进行充电,部分能量被转移到电池内部。当电池电压上升到上限电压(4.2V)时,进入脉冲充电模式:用1C的脉冲电流间歇地对电池充电。在恒定的充电时间Tc内电池电压会不断升高,充电停止时电压会慢慢下降。当电池电压下降到上限电压(4.2V)后,以同样的电流值对电池充电,开始下一个充电周期,如此循环充电直到电池充满。

在脉冲充电过程中,电池电压下降速度会渐渐减慢,停充时间T0会变长,当恒流充电占空比低至5%~10%时,认为电池已经充满,终止充电。与常规充电方法相比,脉冲充电能以较大的电流充电,在停充期电池的浓差极化和欧姆极化会被消除,使下一轮的充电更加顺利地进行,充电速度快、温度的变化小、对电池寿命影响小,因而目前被广泛使用。但其缺点很明显:需要一个有限流功能的电源,这增加了脉冲充电方式的成本。

间歇充电法

锂电池间歇充电法包括变电流间歇充电法和变电压间歇充电法。

1)变电流间歇充电法

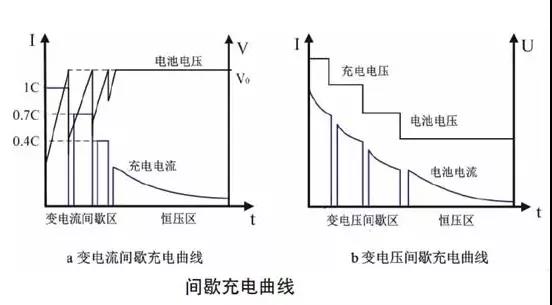

变电流间歇充电法是由厦门大学陈体衔教授提出来的,它的特点是将恒流充电改为限压变电流间歇充电。如下图所示,变电流间歇充电法的第一阶段,先采用较大电流值对电池充电,在电池电压达到截止电压V0时停止充电,此时电池电压急剧下降。保持一段停充时间后,采用减小的充电电流继续充电。当电池电压再次上升到截止电压V0时停止充电,如此往复数次(一般约为3~4次)充电电流将减小设定的截止电流值。然后进入恒电压充电阶段,以恒定电压对电池充电直到充电电流减小到下限值,充电结束。

变电流间歇充电法的主充阶段在限定充电电压条件下,采用了电流逐渐减小的间歇方式加大了充电电流,即加快了充电过程,缩短了充电时间。但是这种充电模式电路比较复杂、造价高,一般只有在大功率快充时才考虑采用。

2)变电压间歇充电

在变电流间歇充电法的基础上,有人又研究了变电压间歇充电法。两者的差异就在于第一阶段的充电过程,将间歇恒流换成间歇恒压。比较上面图(a)和图(b),可见恒压间歇充电更符合最佳充电的充电曲线。

常见快速充电方法

在每个恒压充电阶段,由于电压恒定,充电电流自然按照指数规律下降,符合电池电流可接受率随着充电的进行逐渐下降的特点。

Reflex快速充电法

Reflex快速充电方法,又被称为反射充电方法或“打嗝”充电方法。该方法的每个工作周期包括正向充电、反向瞬间放电和停充3个阶段。它在很大的程度上解决了电池极化现象,加快了充电速度。但是反向放电会缩短锂电池寿命。

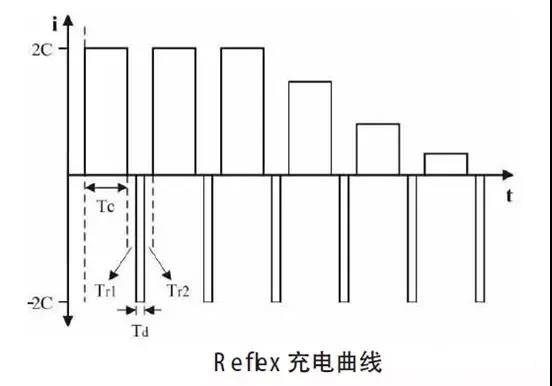

在每个充电周期中,先采用2C的电流充电时间为10s的Tc,然后停充时间为0.5s的Tr1,反向放电时间为1s的Td,停充时间为0.5s的Tr2,每个充电循环时间为12s。随着充电的进行,充电电流会逐渐变小。

常见快速充电方法

智能充电法

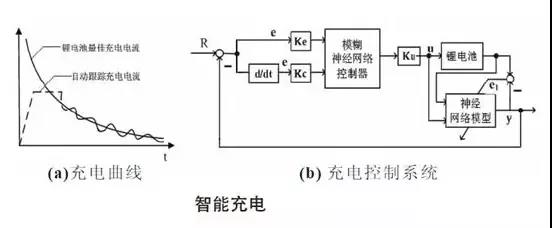

智能充电是目前较先进的充电方法,如下图所示,其主要原理是应用du/dt和di/dt控制技术,通过检查电池电压和电流的增量来判断电池充电状态,动态跟踪电池可接受的充电电流,使充电电流自始自终在电池可接受的最大充电曲线附近。这类智能方法,一般结合神经网络和模糊控制等先进算法技术,实现系统的自动优化。

常见快速充电方法

充电方式对充电速率影响的实验数据

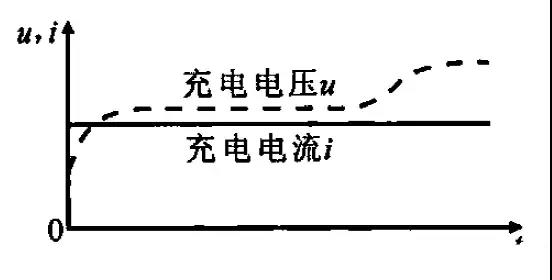

文献比较了恒流充电方法和一种反向脉冲充电。恒流充电就是整个充电过程中以恒定不变的电流对电池进行充电充。恒流充电初期,可以有大电流充电,但随着时间的推移,极化电阻逐渐显现并增加,造成更多的能量转化成热量,消耗掉并使得电池温度逐渐上升。

常见快速充电方法

恒流充电与脉冲充电的比较

脉冲充电方法,是以一段时间的充电之后,出现短暂的反向充电电流。其基本形式如下图所示。充电过程中夹杂短暂的放电脉冲,起到去极化的作用,降低极化电阻在充电过程中造成的影响。

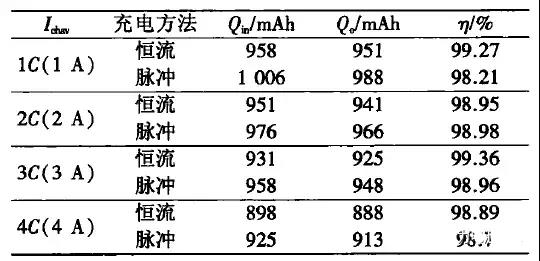

有研究专门对比了脉冲充电与恒流充电的效果差异性。取平均电流为1C,2C,3C和4C(C为电池额定容量数值),分别做了4组对比实验,通过电池充完后放出的电量来衡量实际充入的电量下。图为充电电流为2C时脉冲充电的电流及电池端电压波形。表1为恒流脉冲充电实验数据。脉冲周期为1s,正脉冲时间为0.9s,负脉冲时间为0.1s。

常见快速充电方法

Ichav为充电平均电流,Qin为充入电量;Qo为放出电量,η为效率。

从上表中的实验结果可以看到,恒流充电与脉冲充电效率近似,脉冲略低于恒流,但充入电池的总电量,脉冲方式明显多于恒流方式。

不同脉冲占空比对脉冲充电的影响

脉冲充电中的负电流放电时间对充电快慢有,一定影响,放电时间越长,充电越慢;保持相同平均电流充电时,放电时间越长。从下表可以看出,不同占空比对效率和充入电量有明确的影响趋势,但数值差异不是很大。与此相关的,还有两个重要参数,充电时间和温度没有显示。

因此,选择脉冲充电优于持续恒流充电,具体选择占空比,则需要重点考虑电池温升和充电时间诉求。

每一种锂电池在不同状态参数和环境参数下都存在一个最优充电电流值,那么,从电池结构上看,影响这个最优充电值的因素都有哪些。
