锂聚合物电池,聚合物锂离子电池厂家

钜大LARGE  |  点击量:7321次  |  2020年10月14日

锂聚合物电芯型号

型号 尺寸 标称容量(mAh) 内阻(mΩ) 标称电压(V)
厚度(±0.3mm) 宽度(±0.3mm) 高度(±0.5mm)
3578131 3.5 78 131 4000 <40 3.7
3463110 3.4 63 110 2700 <40 3.7
3845120 3.8 45 120 2200 <40 3.7
366090 3.6 60 90 2000 <40 3.7
3435165 3.4 35 165 1800 <40 3.7
2453135 2.4 53 132 1400 <40 3.7
385085 3.8 50 85 1300 <60 3.7
344461 3.4 44 61 1200 <60 3.7
255480 2.5 52 80 1150 <50 3.7
393278 3.9 32 78 1100 <65 3.7
305060 3 50 60 900 <40 3.7
383450 3.8 34 50 600 <70 3.7
383450 3.8 34 50 450 <80 3.7
233759 2.4 37 59 380 <80 3.7
392339 3.9 23 39 330 <80 3.7
302441 2.8 24 40.5 250 <100 3.7
251776 2.5 17 76 230 <120 3.7
302145 3 21 45 210 <150 3.7
222530 2.5 25 30 120 <180 3.7
321239 3.1 12 39 100 <200 3.7

聚合物锂电池的分类

  • 卷绕式:
  • 使用与液态锂离子电池生产一样的卷绕工艺,将正极、负极与电解质膜片卷绕起来,用包装铝箔包装。

  • 叠片式:
  • 使用热压工艺,将分切成一定尺寸的正极、负极与电解质膜片热压在一起,用包装铝箔包装。

    • 凝胶聚合物电解质锂离子电池,它是在固体聚合物电解质中加入添加剂提高离子电导率,使电池可在常温下使用;
    • 固体聚合物电解质锂离子电池,电解质为聚合物与盐的混合物,在常温下的离子电导率低,适于高温使用;
    • 复合凝胶聚合物正极材料的锂离子电池,导电聚合物作为正极材料,其比能量是现有锂离子电池的3倍,是最新一代的锂离子电池。

    聚合物锂电池的优势

    • 安全性高

      由于采用聚合物材料,
      电芯不起火、不爆炸。

      厚度薄

      以6V400mAh的容量,
      其厚度可薄至0.5mm。

      重量轻

      较同等容量规格的钢壳锂电池轻40%,
      较铝壳电池轻20%。

    • 无漏液

      聚合物电池内部不含液态电解液,
      使用胶态的固体。

    • 容量大

      较同等尺寸规格的钢壳电池容量高10~15%,
      较铝壳电池高5~10%。

      内阻小

      聚合物电芯的内阻较一般液态电芯小,
      可以做到35mΩ以下。

      形状可定制

      形状任意,
      按实际产品应用需求定制。

    聚合物锂电池参数

    • 标称电压:3.7V
    • 充电电压:4.1V~5V
    • 放电电压:2.8~4.2V
    • 储存电压:3.7~3.8V

    聚合物锂电池的容量取决于电池的厚度、宽度与长度。另外还与电池的材料及大小有关。
    快速估算聚合物电池的容量,常采用的估算公式(仅用估算):
    容量=厚度*宽度*长度*K(K单位为mah/mm^3)

    内阻是指锂电池在工作时,电流流过锂电池内部所受到的阻力,主要由电极材料、电解液、隔膜电阻及各部分零件的接触电阻组成,与电池的尺寸、结构、装配等有关。

    充电倍率=充电电流/额定容量
    最大充电倍率是最安全的,但不是最好的充电倍率,较低的充电倍率可以更好的延长电池的使用寿命。

    放电倍率=放电电流/额定容量
    放电率就是保持电池可以安全放电的速度,是指电池在规定的时间内放出其额定容量时所需要的电流值,在数据值上等于电池额定容量的倍数,通常用字母C来表示。

    聚合物电池和锂电池对比

    聚合物电池 锂电池
    原材料 正极、负极或电解质使用高分子材料 使用活性炭、石墨和有机电解质
    形状 电解质是固态和胶态,形状可变化 液态电解质,需要外壳包装,不易改变形状
    安全性 聚合物安全性较高,不易爆炸和燃烧 锂电池安全性低于聚合物电池
    电压 采用高分子材料,可在电芯里做成多层组合达到高电压 锂电池电芯标称容量是3.6V,想要高电压,需要串联锂电池
    容量 聚合物电池的容量并无有效提升 锂电池容量略高于聚合物
    导电性 聚合物电池的固态电解质离子电导率低 锂电池导电性稳定,不受其他材料影响
    制造工艺 聚合物电池越薄越好生产 锂电池越厚越好生产
    价格 聚合物电池价格普遍高于锂电池 低于聚合物锂电池

    聚合物锂电池保养

    聚合物锂电池本身是有一定的寿命的,不是说不用就可以延长寿命。保养只是在使用过程中有对应的标准而已。

    • 聚合物锂电池的充电器必须能够恒流恒压充电;
    • 充电时的单体电池必须在1C5A以下;
    • 充电温度范围在0~45℃;
    • 充电电压不超过4.23V。
    • 放电电流小于2C5A;
    • 单体电池放电终止电压不小于2.75V。
    • 放电温度范围在-20℃~60℃。
    • 电池一般都是属于易燃易爆品,放置的地方应该是避免高温且可以通风的地方。
    • 电池长期存储环境为:-20℃~35℃,相对湿度为45%~75%。
    • 存储期近一年的要用标准充电方式给电池补电到10%~50%。

    聚合物锂电池

    聚合物锂电芯组装成组的过程称为PACK,可以是单只电池,也可以是多个电芯通过串并联的方式组合成锂电池模组等。

    聚合物锂电池PACK包括电池组、汇流排、软连接、保护板、外包装、输出(包括连接器)、青稞纸、塑胶支架等辅助材料这几项共同组成PACK。

    • Lithium Polymer Battery Connecting in Series(3S-1P)
      聚合物锂电池串联(3S1P)

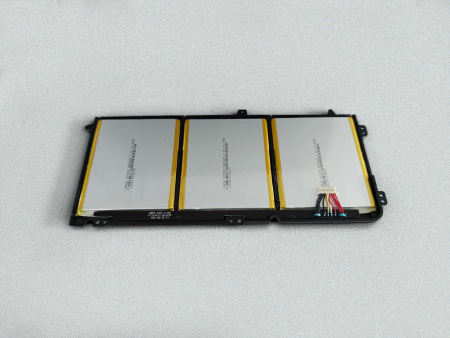

    • Lithium Polymer Battery Connecting in Parallel(1S-3P)
      锂聚合物电芯并联(1S3P)

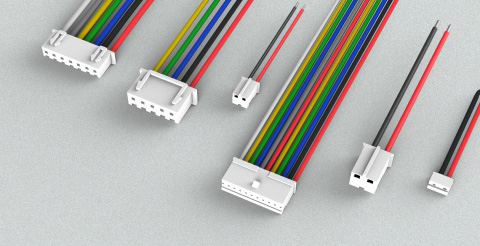

    聚合物锂电池连接器

    连接器(CONNECTOR)又俗称接插件、插头和插座等,是起连接电源、信号作用的装置,一般有线对线连接器,线对板连接器等等。

    • Molex 2510、Molex 51021、Molex 78172
    • JST SHR、JST ACHR、JST PHR、JST XHP、JST SYR、JST SYP、JST ZHR SM2.5、XT插头、EC5插头、杜邦插头、TP2.0、YH2.5mm、小田宫、大田宫等
    • Common Model Airplane Plug:EC3、EC5、EC8、XT30、XT60、XT90
    • EC3,EC5,EC8,XT30,XT60,XT90

    聚合物锂电池膨胀

    • 封装不良:制作过程中空气水分进入电芯内部,引起电解液分解产生气体。
    • 电芯含水超标:在工序过程中,一旦水含量超标,电解液会失效产生气体。
    • 腐蚀:聚合物软包锂电池芯发生腐蚀,铝层被反应消耗,失去对水的阻隔作用,发生胀气。
    • 表面破损:受到外力损坏,刺穿导致水分进入电芯内部。锂金属暴露在空气中时,会与氧气产生激烈的氧化反应。
    • 磕碰:铝材质很容易变形,轻轻一磕就会,电芯越大,气袋越大,就越容易损坏。
    • 短路:正负极接触导致短路,聚合物锂电芯发生鼓气甚至冒烟。
    • 内部短路:聚合物锂电池隔离膜收缩、捲曲、破损、毛刺刺穿隔离膜等都会造成内部断路,从而鼓包。
    • 过充、过放:聚合物软包电池被过充或过放,加上保护板异常,电池芯会发生严重鼓气。
    • 如果手机电池已经被充的鼓起来的话,用手指先找到电池的空隙,用针对将戳一个小洞,让里面的空气跑出来就行了。
    • 可以重新购置新的聚合物锂电池包来替换。在充电过程中,应当避免过充,既可以保护电池不受伤害,还节能环保。

    锂聚合物电池处理

    聚合物锂电池被认为是相对环保的储能方式,但报废的聚合物锂电池如果回收和处理不当也会对环境造成污染。

    类别 常用材料 常用材料
    正极材料 LiCoO2/LiMn2O4/LiNiO2 重金属污染,
    Co、Ni、Mn为强致癌物,
    有毒物质,改变环境pH
    电解质 LiPF6LiBF4/LiAsF6 改变环境pH,氟污染
    电极质溶剂 EC/PC/DC 难以降解,有毒性,
    燃烧产生温室气体
    隔膜 PP/PE 难以降解
    粘合剂 PVD/VDF/EPD 氟污染,难以降解
    • 德国、美国已立法,开始做到全部收集,分类处理。
    • 日本实行“3R计划”,变“大量生产、大量消费、大量废弃”为“循环、降低、再利用”。
    • 中国2003年发布《废电池污染防治技术政策》,要求电池生产者对废旧电池的处理负重要责任。
    • 如果附近有废旧电池回收机构,请交给他们。
    • 如果附近没有废旧电池回收机构,且电池数量比较多,可以自行联络当地环保局或者邮寄到其他城市的回收机构。
    • 正确的对聚合物进行分类丢弃,丢到有毒有害垃圾箱里。
    • 丢弃聚合物锂电池之前,可放在盐水中浸泡1~2天,确保聚合物锂电池完全放电。

    购买锂聚合物电池的注意事项

    选购聚合物锂电池时应认准知名品牌,电池的品质可以得到保障,市面上很多小品牌电池价格虽然便宜,但是寿命短、品质不稳定。

    看是否有明确标注容量。无明确标示容量(如1000mAh或者许1000毫安培时刻)的电池组组 ,很有可以就是使用劣质电池组组或者许回收电池组,没有质量保证。

    无保护电路板,聚合物电池就有变形、漏液的危险。在市场竞争下,各家寻求更低价位的保护电路板,或者根本省略了这个装置,使得市面上充斥着有爆炸危险的聚合物电池。
